Mesure numérique d'épaisseur par ultrasons E-E (écho-écho) à travers la peinture et les revêtements SW7

Mesure numérique d'épaisseur par ultrasons E-E (écho-écho) à travers la peinture et les revêtements SW7

Détails du produit:
Lieu d'origine: Chine
Nom de marque: QingCheng Ltd.
Certification: CE、CQM
Numéro de modèle: SW7
Informations détaillées
Lieu d'origine:
Chine
Nom de marque:
QingCheng Ltd.
Certification:
CE、CQM
Numéro de modèle:
SW7
Taille du message:
0.65 mm à 500 mm (acier)
Précision d'affichage:
0,01 mm / 0,001 pouce
Température de travail:
-10 à +50°C
Vitesse du son du matériau:
509 m/s à 18699 m/s réglable
Recevoir la bande passante:
1MHz~10MHz (- 3dB)
Précision des mesures:
± 0,5% H+0,05) mm
Fréquence de mesure:
Réglable de 2 à 20 fois/s
Alimentation:
3 V de courant continu (2 piles alcalines AA)
Mettre en évidence:

High Light

Mettre en évidence:

Écho-écho échographie

,

mesure d'épaisseur ultrasonique numérique

,

Testeur d'épaisseur par ultrasons des revêtements

Informations commerciales
Quantité de commande min:
1
Prix:
200 USD
Détails d'emballage:
Boîte de carton
Délai de livraison:
18 à 30 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
50 morceaux par mois
Description du produit



Description du produit

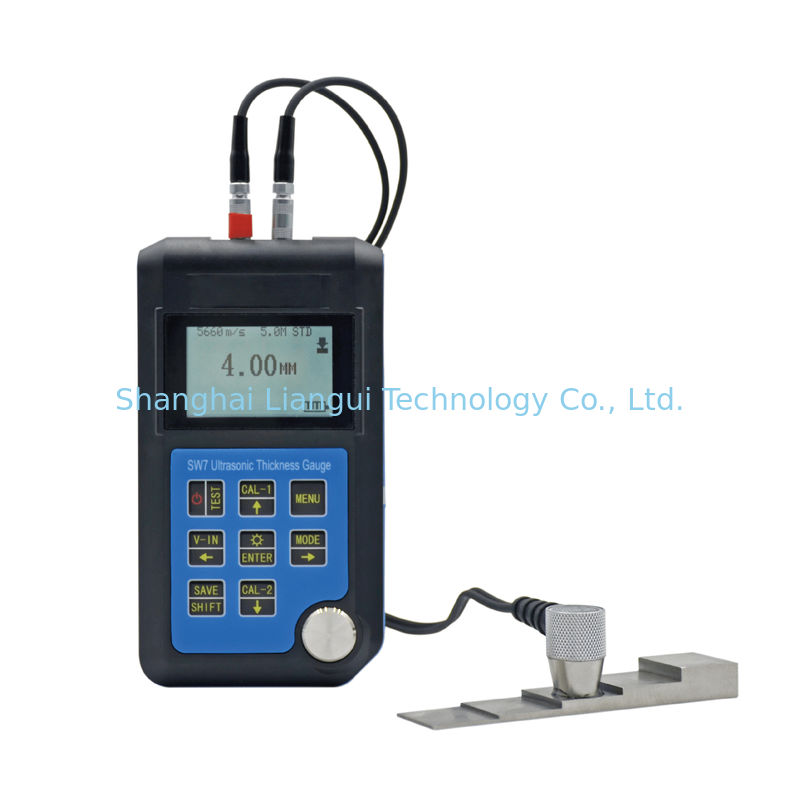

Le SW7 est un appareil de mesure d'épaisseur ultrasonique de haute précision développé indépendamment par Qingcheng Ltd., adapté aux besoins de mesure de haute précision de divers matériaux avec revêtement. L'épaisseur de la pièce peut être mesurée rapidement et avec précision simplement en plaçantlasonde sur la surface de contact d'un côté de la pièce. Et il est pratique de mesurer la pièce recouverte de peinture ou de matériau anticorrosion.


Caractéristiques principales:

l Le SW7 peut être utilisé pour mesurer l'épaisseur à travers le revêtement (0,1-3 mm) sur la surface de la pièce, il convient à la mesure d'épaisseur de presque tous les matériaux, tels que le métal, le verre, le plastique, le caoutchouc et d'autres matériaux.



l Fonctions d'auto-adaptation de la sonde : correspondance automatique de différents fabricants de divers types de sondes, y compris l'identification de la sensibilité et de la fréquence de la sonde, le réglage automatique des paramètres de l'appareil de mesure d'épaisseur, pour obtenir le meilleur effet de mesure.

l Fonction d'auto-vérification à la mise sous tension, ce qui contribue à améliorer la précision de la mesure.

l Fonction d'étalonnage automatique du zéro de la sonde, fonction d'étalonnage de la vitesse du son.

l Interface de transmission de données USB, mise en œuvre facile et connexion de données informatiques pour exporter les données (format de données .TXT).

l Métrique/pouce en option : l'unité d'affichage peut être choisie entre mm et pouce.

Plage de mesure d'épaisseur:



l 0,65~500 mm (acier)

l 0,3~200 mm (verre)

l 3~50 mm (fonte)

l 4~80 mm (haute température)

l 3 mm ~ 50 mm (mode écho-écho)



Remarque : La plage de mesure d'épaisseur pour différents matériaux dépend des performances de la sonde ainsi que de l'état de surface du matériau et de la température ambiante mesurée.





Sonde en option :


Type de sonde Spécification Plage de mesure Diamètre Fréquence Température

Type standard

(adapté aux pièces revêtues)

5M,D10 0,7~400 mm
3,0
~50 mm (revêtement)
10 mm 5 MHz -10~+50
Type à petit diamètre 5M,D6 0,70 ~ 60 mm 6 mm 5 MHz -10 ~ +50℃
Type standard 2,5M,D12 3,0~500 mm 12 mm 2,5 MHz -10~+50
Type à micro-diamètre 7,5M,D6 0,65 ~ 25 mm 6 mm 7,5 MHz -10 ~ +50℃
Type de haute précision 7,5M,D10 0,65~250 mm 10 mm 7,5 MHz -10~+50
Type haute température ZW5P 4,0 ~ 80 mm 12 mm 5 MHz -10 ~ +300℃
Type spécial fonte 2M,D22 3,0~50 mm(fonte) 22 mm 2 MHz -10~+50







Remarque : Pour s'assurer que la sonde fonctionne correctement, il faut utiliser un agent de couplage pour isoler l'air entre la surface de la sonde et la surface de la pièce mesurée.





Condition d'application

l La surface de la pièce mesurée doit être propre. Si elle est rugueuse ou gravement corrodée, un agent de couplage doit être utilisé sur la surface, ou la surface de la pièce mesurée doit être traitée avec un antirouille, une brosse métallique ou du papier de verre.

l Si la surface de la pièce est recouverte de peinture ou de matériaux anticorrosion, elle peut être mesurée directement sans traitement.

l Assurez-vous que l'environnement environnant n'a pas de vibrations fortes, pas de champ magnétique fort, pas de milieux corrosifs et pas de poussière importante.

l La sonde doit être sélectionnée en fonction de l'épaisseur et de la forme de la pièce mesurée.

l Lors de la mesure à température ambiante, la surface de l'objet mesuré ne doit pas dépasser 50°C, sinon cela endommagera la sonde. Si la sonde est usée, la valeur de mesure sera instable. À ce moment-là, la sonde doit être remplacée.
