Machine d'empilage automatique de stratification EI-66 pour assemblage de noyau de transformateur de puissance moyenne, précision de ± 0,1 mm, 250 piles/min, contrôle PLC, CE

EI-66 Machine automatique d'empilage par stratification pour assemblage du noyau du transformateur de puissance moyenne

La machine d'empilement automatique de stratification EI-66 est spécialement conçue pour la production de noyaux de transformateurs de capacité moyenne, traitant les stratifications d'acier au silicium EI-66 avec précision et fiabilité.Il s'agit de la mise à niveau idéale des méthodes manuelles ou semi-automatiques pour les fabricants produisant des transformateurs de puissance de 50 à 200 VA, transformateurs d'instruments de courant/tension et noyaux de réacteurs.réalisation du processus d'empilement intercalaire à des vitesses allant jusqu'à 250 empilements par minute avec une précision d'empilement de plus ou moins 0.1 mm. Cela élimine l'erreur d'écart et l'empilement lâche commun dans les opérations manuelles, augmentant la consistance de perméabilité du noyau au-dessus de 95 pour cent.

De la feuille de silicium au noyau fini Un cycle automatisé

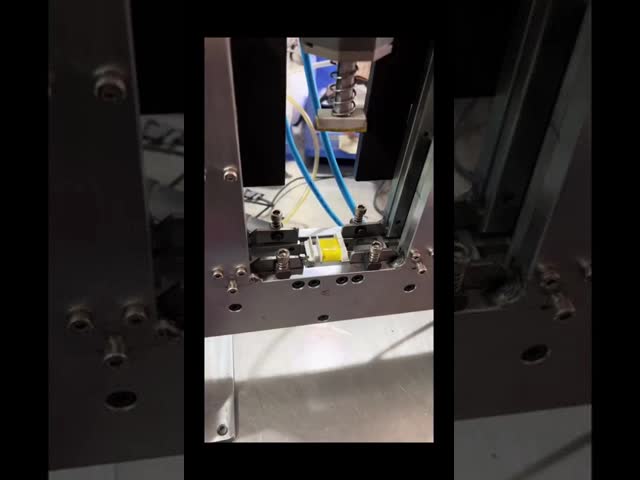

Le processus d'empilement EI-66 suit un flux de travail simplifié à cycle unique:l'opérateur charge des piles de tôles d'acier au silicium EI-66 pré-coupées dans le chargeur d'alimentation et place la bobine de plaie sur le luminaireLe système PLC active ensuite le mécanisme d'alimentation pneumatique, qui sépare et sélectionne les E-laminations individuelles, les insère dans la vitre de bobine,puis sélectionne et insère les stratifications I dans un motif entrelacéeUn capteur photoélectrique compte chaque stratification et vérifie l'insertion.Le noyau fini est retiré et prêt pour l'étape suivante de la productionL'ensemble du cycle ne prend que quelques secondes par noyau, sans manipulation manuelle de la stratification.

Principales spécifications

Ce qui rend la machine EI-66 différente

✅Optimisé pour les cœurs de taille moyenneLe chargeur d'alimentation, les matrices d'insertion et le dispositif de bobine sont spécialement dimensionnés pour les stratifications EI-66.ce modèle dédié maintient des performances d'alimentation et d'insertion cohérentes sur de longues séries de production de même taille de noyau.

✅Compte photoélectrique avec logique anti-entraveSi une erreur d'alimentation ou un blocage sont détectés, la machine s'arrête automatiquement en 0,5 seconde.prévenir les dommages au jeu de matrices ou au noyau partiellement empiléCela réduit le taux de ferraille à moins de 0,3%.

✅La double compatibilité entre les CRGO et les CRNGOLe mécanisme d'alimentation gère des tôles d'acier au silicium orientées vers les grains et non orientées, d'une épaisseur de 0,3 mm à 0,5 mm.donner aux fabricants une souplesse dans la sélection des matériaux de base pour différents objectifs d'efficacité et de coût.

✅Empilage interligné pour des performances magnétiques supérieuresLe motif E et I entrelacés un par un produit des noyaux avec une distribution uniforme du flux et des espaces d'air réduits,qui est critique pour les transformateurs de moyenne puissance où la perte de noyau a une incidence directe sur les valeurs de rendement.

✅Écran tactile PLC avec stockage de recettesLes opérateurs peuvent enregistrer et rappeler les paramètres d'empilement (nombre de stratifications, vitesse, temps de séjour) pour les différents lots de production.

✅Une empreinte compacte pour la flexibilité des ateliersLa machine est suffisamment portable pour être déplacée sur la chaîne de production, avec environ 85 kg de poids, et se connecte à l'alimentation pneumatique standard et à l'alimentation en courant alternatif sans nécessiter de fondation spéciale.

Applications

La machine d'empilement par stratification EI-66 est largement utilisée dans la production de:

• Transformateurs de puissance de 50 à 200 VA pour la commande industrielle et les alimentations électriques

• Transformateurs de courant (CT) et transformateurs de tension (PT) pour mesure et protection

• Transformateurs audio et de sortie pour amplificateurs et équipements de diffusion

• Réacteur et noyaux d'étranglement pour filtres et correction du facteur de puissance

• Composants électromagnétiques spéciaux nécessitant l'empilement du noyau EI-66

Des outils personnalisés pour d'autres tailles d'EI (EI-28 à EI-133) sont disponibles sur demande, ce qui permet aux fabricants d'élargir la gamme de production avec une seule plateforme.

Service après-vente et soutien

Nous avons fourni des équipements d'empilement de stratification EI à des fabricants de transformateurs mondialement reconnus dont GE Vernova, Eaton,CATL, et Chint Electric, avec des produits exportés vers plus de 20 pays. Livraison dans un délai de 1 à 15 jours ouvrables.prise en charge des paramètres PLC à distance, fourniture de pièces détachées et garantie de 12 mois à compter de la date de livraison.
