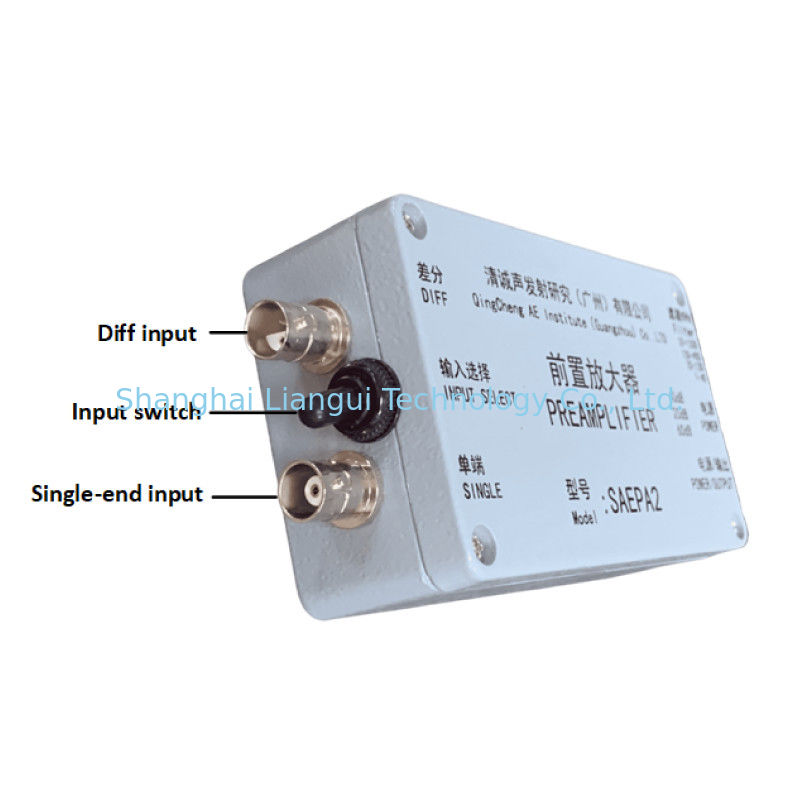

Préamplificateur d'émission acoustique PAS
Description du produit:
1. La série de préamplificateurs PAS AE sont des modèles à large bande, qui peuvent être compatibles avec la plupart des modèles de capteurs courants et des cartes d'acquisition AE de chaque usine ;
2. Trois niveaux de gain au choix : 20/40/60 dB ;
3. Deux modes d'entrée : asymétrique/différentiel ;
4. Deux modes d'alimentation : alimentation fantôme, l'alimentation est transportée par la ligne de signal ; ou alimentation directe à partir d'une alimentation externe ;
5. Filtre intégré, les fréquences pertinentes sont divisées en quatre niveaux ;
6. Équipé d'une capacité de protection contre les chocs électriques et d'un phénomène anti-blocage récupérable ;
7. Fonction AST (test automatique de capteur), qui peut envoyer une source de signal de test aux capteurs (en mode alimentation fantôme) ;
8. Boîtier métallique, blindage contre les interférences électromagnétiques, résistance aux chocs.
| Spécifications techniques |
| Gain |
20/40/60 dB |
| Fréquence de réponse |
1,3 kHz~1,2 MHz |
| Bruit |
<24 dB |
Filtre |
20 kHz-1200 kHz,
100 kHz-400 kHz
20 kHz-120 kHz
1 kHz-40 kHz
|
| Plage de sortie |
±10 V(Vpp) |
| Réactance capacitive d'entrée |
15 pF |
| Tension de fonctionnement |
24 V-32 V |
| Impédance |
50Ω |
| Courant de repos |
31 mA |
| Courant maximum |
100 mA |
| Temp. de fonctionnement. |
-20°C~+60°C |
| Dimensions |
110 mm×65 mm×37 mm |
| Poids |
300 g |
| Indice de protection |
IP65 |
| Matériau du boîtier |
Aluminium moulé |
| Connecteur |
BNC |
Remarque:
1. L'alimentation doit être bien adaptée à l'impédance de sortie, sinon le gain du préamplificateur s'écartera de la valeur de gain nominale, entraînant une déviation de l'amplitude du signal.
2. Si une carte AE d'autres fabricants est sélectionnée, une alimentation pour préamplificateur PPS est requise.
3. Le câblage doit être correct. Les trois opérations incorrectes suivantes peuvent endommager le préamplificateur :a. La tension d'entrée est 25 % supérieure à la tension d'alimentation requise.b. Connecter l'alimentation au connecteur d'entrée du signal.
c. Les bornes positive et négative de l'alimentation sont connectées de manière inversée.
Schéma de connexion du préamplificateur PAS :
Informations sur l'entreprise
Emballage et expédition
|
Avantages
1. Quel est le terme de prix ?
2. Quelle est la durée de la garantie ?
12 mois après la date d'expédition
3. Quelle est la date de livraison ?
30-45 jours après réception du paiement T/T.
4. Comment traiter la pièce défectueuse si elle dépasse la période de garantie ?
Le client peut retourner les pièces défectueuses pour nos tests et notre maintenance, tous les frais logistiques et de maintenance sont à la charge du client.
Caractéristiques de performance :
● Le préamplificateur PAS est de type universel à large bande, qui peut être appliqué à la plupart des types de capteurs courants et des cartes d'acquisition d'émission acoustique de divers fabricants ;
● Le gain du préampli a trois options : 20/40/60 dB ;
● Deux méthodes d'entrée de signal, asymétrique/différentiel ;
● Deux modes d'alimentation sont disponibles : alimentation fantôme, qui est transportée et fournie par la ligne de signal ; ou alimentation directe à partir d'une alimentation externe.
● Filtre intégré, la fréquence correspondante est divisée en 4 niveaux pour la sélection ;
● Il a la capacité de protéger contre les chocs électriques et la capacité de récupérer du phénomène de blocage ;
● Fonction de test automatique de capteur (AST), qui peut envoyer une source de signal de test au capteur (en cas d'alimentation fantôme) ;
● Boîtier métallique, blindage contre les interférences électromagnétiques, anti-choc.
Paramètres techniques de base :
Gain : 20/40/60 dB en option
Fréquence de réponse : 1,3 kHz ~ 1,2 MHz
Bruit :
Filtre intégré : 20 kHz-1200 kHz, (20 kHz-630 kHz à 60 dB de gain)
100 kHz-400 kHz
20 kHz-120 kHz<24dB (40dB gain input terminal is shorted)
4 gammes de 1 kHz-40 kHz
Plage de sortie : ±10 V (Vpp)
Réactance capacitive d'entrée : 15 pF
Tension de fonctionnement : 28 V CC (24 V-32 V)
Charge nominale : 50 Ω
Courant de repos : 35 mA
Courant de sortie maximum : 40 mA
Température de fonctionnement : -20 °C ~ 60 °C
Dimensions : 110 mm × 65 mm × 37 mm
Indice de protection : IP65
Matériau du boîtier : aluminium moulé
Type d'interface : 2 interfaces BNC (Q9), interface BNC différentielle, interface d'alimentation
Emballage et expédition :
FAQ :
Q1 : Quel est le terme de prix ?
R1 : FOB Shanghai / Guangzhou / Shenzhen
Q2 : Quelles sont vos conditions de paiement ?
R2 : Virement bancaire T/T, Alibaba Trade Assurance et ainsi de suite. Normalement 50 % d'acompte avec la commande, 50 % de solde avant expédition.
Q3 : Qu'en est-il de votre service de garantie spécifique ?
R3 : Tous nos produits bénéficient d'une période de garantie d'un an, les appels après-vente sont disponibles 24 heures sur 24, et une réponse immédiate pendant les heures de travail.
Q4 : Êtes-vous une société commerciale ou une usine ?
R4 : Nous sommes un groupe d'entreprises avec 5 usines à Shanghai, Jiangsu et Guangdong. Notre société dispose d'une équipe de vente professionnelle du commerce extérieur et d'une équipe de support technique expérimentée. Nous sommes un fournisseur d'intégration de solutions d'équipement intelligent et d'automatisation.
Q5 : Vérifiez-vous toutes vos marchandises avant la livraison ?
R5 : Oui, chaque composant des instruments doit être strictement vérifié avant de quitter l'usine.
