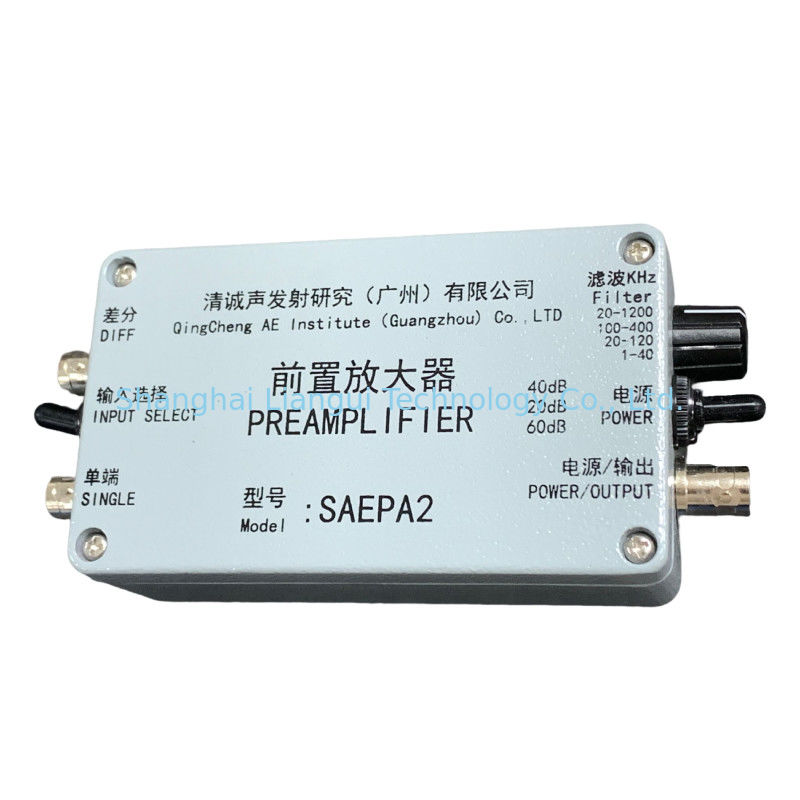

Préamplificateur d'émission acoustique PAS
Description du produit:
1La série de préamplificateurs PAS AE est constituée de modèles à large bande qui peuvent être assortis avec la plupart des modèles de capteurs courants et des cartes d'acquisition AE pour chaque usine;
2.Trois engrenages de gain au choix: 20/40/60 dB;
3. deux modes d'entrée: simple/différentiel;
4.Deux modes d'alimentation: alimentation fantôme, l'alimentation est assurée par la ligne de signal; ou alimentation directe à partir d'une alimentation externe;
5.Filtre intégré, les fréquences correspondantes sont divisées en quatre vitesses;
6. Être équipé d'une capacité de protection contre les chocs électriques et d'un phénomène anti-blocage récupérable;
7.AST (Automatic sensor test) fonction, peut envoyer une ressource de signal d'essai aux capteurs (sous condition d'alimentation fantôme);
8Enveloppe métallique, bouclier contre les interférences électromagnétiques, résistant aux chocs.
| Caractéristiques techniques |
| Les gains |
20/40/60 dB |
| Fréquence de réponse |
10,3 kHz~1.2 MHz |
| Le bruit |
<24 dB |
Filtreur |
une fréquence de 20 kHz à 1200 kHz,
100 à 400 kHz
20 à 120 kHz
1 kHz à 40 kHz
|
| Plage de sortie |
± 10 V(Vpp) |
| Réaction capacitive d'entrée |
15pF |
| Voltage de fonctionnement |
24V à 32V |
| Indépendance |
50Oh |
| Courant silencieux |
31 mA |
| Courant maximal |
100 mA |
| Travailleur temporaire. |
- 20 ans.°C ~+ 60°C |
| Taille |
110 mm×65 mm×37 mm |
| Le poids |
300 g |
| Niveau de protection |
Pour la protection contre la corrosion |
| Matériau de coquille |
Aluminium coulé |
| Connecteur |
BNC |
Nom de l'entreprise:
1L'alimentation électrique doit correspondre bien à l'impédance de sortie, sinon elle entraînera un gain de
le préamplificateur s'écarte de la valeur nominale de gain, ce qui entraîne une déviation de l'amplitude du signal.
2Si des panneaux AE d'autres fabricants sont sélectionnés, unL'alimentation du préamplificateur PPSest requise.
3Le câblage doit être correct. Les trois erreurs suivantes peuvent endommager le préamplificateur:
a. la tension d'entrée est supérieure de 25% à l'alimentation requise.
b. Connecter l'alimentation à la connexion d'entrée du signal.
c. Les bornes positives et négatives de l'alimentation sont inversément reliées
|
Diagramme de connexion du préamplificateur PAS:
Informations sur la société
Questions fréquentes
1- Quel est le prix?
La base aérienne de Guangzhou.
2- Quelle est la durée de garantie?
12 mois après la date de transport
3- Quelle est la date de livraison?
30-45 jours après réception du paiement T/T.
4.Comment traiter la pièce défectueuse si elle dépasse le délai de garantie?
Le client peut retourner les pièces défectueuses pour nos tests et notre entretien, tous les coûts logistiques et les frais d'entretien doivent être à la charge du client.
Renseignements sur la société:
Shanghai Liangui Technology Co., Ltd. s'est engagée à promouvoir la prospérité et le développement du monde à travers la technologie, en mettant l'accent surJe suis...Il est intelligent.ELe détachementUneVousLes solutionsà à aider les entreprises àaméliorer prprocédé d'oductionetréduire les coûts.
Nous sommes un équipement intelligent &a)solution d'éliminationfournisseur de services d'intégration.Notre société dispose d'une équipe professionnelle de vente du commerce extérieur et d'une équipe de soutien technique expérimentée, les principes de notre travail d'équipe est le client d'abord et la solution rapide.TNTTéLes équipements, AcoutiqueEmissionTestingJe suis...Les instrumentsJe...secteur industrielRobot,MLesEélectriqueEl'équipementet ainsi de suite
Notre NDTlesledivisionest spécialisée dans la R & D, la production, les ventes et les services d'application technique deUnecoutiqueEmissionTestingJe suis...les instruments,UIltra-sonoreFle droitDétecteur,UIltra-sonoreTla dévianceG- Je vous en prie.Notre équipe de R&D a la capacité dedévelopper des capteurs, des logiciels et du matériel de mesure électronique, on peut aussi personnaliserNon classiqueÉquipement d'inspection automatisé et robotiséNos produits sont principalement utilisés dansDomaine industriel(Aérospatiale, ferroviaire, automobile, pétrole et gaz, industrie manufacturière, industrie de transformation) etGénération d'électricité(Rénouvelables, nucléaire, nouveaux réacteurs, réacteurs avancés, réacteurs de recherche, gaz combiné, charbon, cogénération).
Notre objectif est toujours d'aider nos clients à répondre à leurs besoins.normes de sécurité élevées, proposantdes solutions d'inspection efficacesbasé sur des services mondiaux quiréduire les coûts et accroître l'efficacité des processus, faireles installations industriellesetproduction d'électricitépour fonctionneren toute sécurité et efficacementetExcellemment..Nos principaux produits système AE et instruments ont été vendus à la Chine, États-Unis, Royaume-Uni, Brésil, Indonésie et ainsi de suite,qui gagnent la confiance et le soutien des clients du monde entier avec une excellente réputation.
Caractéristiques de performance:
● Le préamplificateur PAS est un type universel à large bande, qui peut être appliqué aux types de capteurs les plus courants et aux cartes d'acquisition d'émissions acoustiques de différents fabricants;
● Le gain de préamplification a trois options de 20/40/60 dB;
● Deux méthodes d'entrée de signal, à une seule extrémité/différentielle;
● Deux modes d'alimentation sont disponibles: l'alimentation fantôme, qui est transportée et alimentée par la ligne de signal; ou l'alimentation directe à partir d'une alimentation externe.
● Filtre intégré, la fréquence correspondante est divisée en 4 vitesses pour la sélection;
● Il a la capacité de protéger contre les chocs électriques et la capacité de se remettre du phénomène de blocage;
● Fonction d'essai automatique du capteur (AST), qui peut envoyer une source de signal d'essai au capteur (dans le cas d'une alimentation fantôme);
● Enveloppe métallique, protège contre les interférences électromagnétiques, antichoc.
Paramètres techniques de base:
Gain: 20/40/60 dB en option
Fréquence de réponse: 1,3 kHz-1,2 MHz
Bruit: < 24 dB (le terminal d'entrée de gain de 40 dB est court-circuité)
Filtre intégré: 20 kHz-1200 kHz, (20 kHz-630 kHz à gain de 60 dB)
100 à 400 kHz
20 à 120 kHz
4 gammes allant de 1 kHz à 40 kHz
la tension de sortie est de ± 10 V (Vpp);
Réactance capacitive d'entrée: 15 pF
Voltage de fonctionnement: 28V CC (24V-32V)
Charge nominale: 50Ω
Courant de repos: 35 mA
Courant de sortie maximal: 40 mA
Température de fonctionnement: -20°C+60°C
Taille: 110 mm × 65 mm × 37 mm
Niveau de protection: IP65
Matériau de la coque: aluminium coulé
Type d'interface: 2 interfaces BNC (Q9), interface BNC différentielle, interface de puissance
