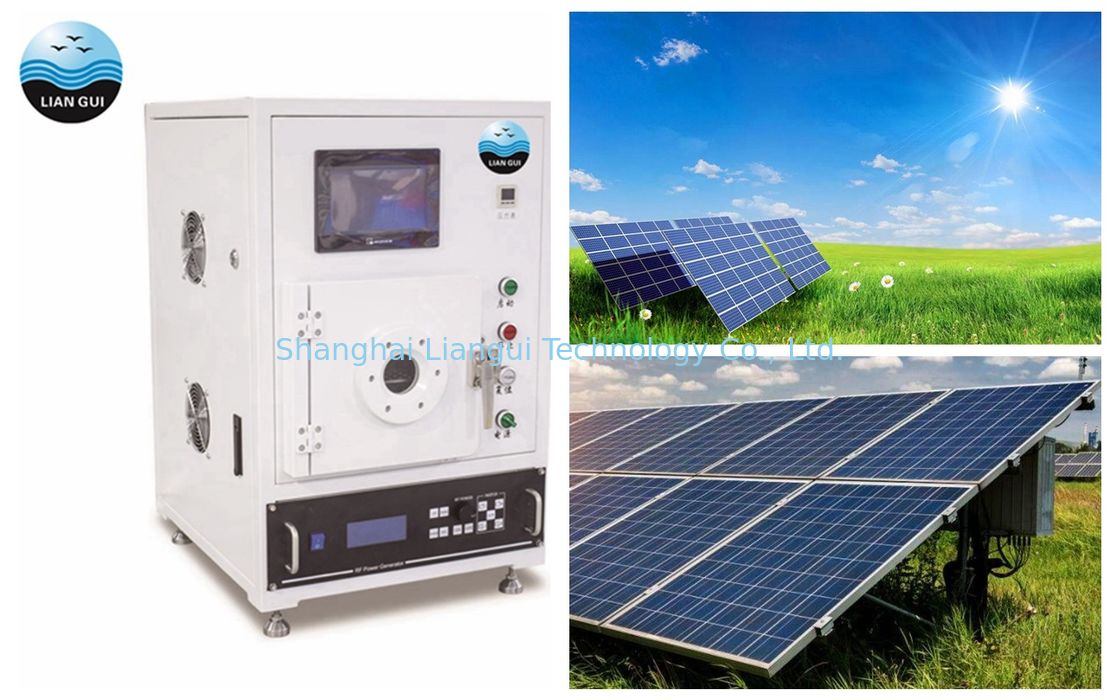

Équipement de préparation de surface de plasma de vide de pile solaire pour l'industrie de New Energy

Équipement de préparation de surface de machine de plasma de vide de pile solaire d'industrie de New Energy

1. Lancement de produit

Le plasma, après solide, liquide, et le gaz, plasma désigné sous le nom du quatrième état de choses. le plasma Non-thermique et froid sont employés pour modifier les surfaces des textiles. Les interactions avec le plasma froid exercent peu d'effet sur les caractéristiques en vrac des textiles. Quand un plasma froid agit l'un sur l'autre avec un matériel contenu dans lui (substrat), un grand choix d'événements se produisent, individuellement ou en association. Quatre types importants d'effets sont : Édition absolue, gravure à l'eau-forte, functionalization, et la formation d'un dépôt sur la surface du substrat.

Pile solaire

Le traitement de plasma de basse température de la cellule extérieure de polysilicium de PF peut passiver la surface du nitrure de silicium, enlever le verre de phospho-silicium, nettoyer la cellule et optimiser le suède, etc. extérieurs. ce qui peut améliorer la performance des produits de la pile solaire.

Cette petite machine de nettoyage de plasma de vide utilisant le type de accouplement inductif principe de fonctionnement, et joue un rôle exceptionnel dans l'isolation du tube à hyperfréquences et des pièces. Il convient à manipuler les produits sensibles avec la propreté élevée. Il peut traiter les matériaux en plastique et biochimiques, PDMS, verre ou semi-conducteur en métal, céramique, matériaux composites, polymère et d'autres matériaux, il a l'effet de la surface propre superbe, stérilisation, améliorant le changement de mouillabilité, changement de propriété de surface et améliorant la force de loi sur la surface du matériau.

2. Caractéristiques

• Principalement applicable à la production à échelle réduite et à l'expérience scientifique.
• Petit volume, structure serrée et facile à utiliser et maintenir.
• Technologie allemande de plasma de noyau.
• Matériel importé de l'acier inoxydable 316 ; anticorrosion.
• Machine de contrôle importée d'écoulement précis de soupape à pointeau.
• Canal de processus bi-directionnel de gaz de réactif.
• Personnalisation disponible.

3. Paramètres techniques :

4. Composition en Equipmemt :

La machine de nettoyage de plasma se compose de chambre de réaction (également connue sous le nom de puits à dépression), système de vide, système d'évacuation, système de contrôle électrique, système de contrôle d'écoulement de prise.

1. La chambre de réaction se compose de puits à dépression et d'électrode, qui est un espace de réaction de plasma. Les articles à traiter sont placés dans la chambre de réaction.
2. Le système de vide se compose d'une mesure de vide, d'une pompe à vide et d'un tuyau de vide, qui est responsable d'enlever l'air dans la chambre de réaction et de maintenir un degré approprié de vide lors du fonctionnement.
3. Le système d'évacuation fournit le signal et l'énergie pour que la chambre de réaction excite l'ionisation de gaz de réaction dans la chambre de réaction pour former le plasma requis.
4. La fonction du système de contrôle électronique est de commander le procédé d'action de l'équipement selon les paramètres de processus optimaux et les étapes, et maintient la stabilité des paramètres de processus
5. Le système de contrôle d'écoulement de prise se compose principalement de compteur de débit et de vanne électromagnétique, son rôle est de commander exactement l'écoulement de prise de gaz de réaction, et maintient le degré nécessaire de vide pendant l'opération.

5. Opération d'équipement

   1) Ouvrez la porte de puits à dépression, mettez les articles à transformer en puits à dépression, et étroitement la porte de puits à dépression ;

   2) Allumez les paramètres de contact et d'ensemble "ALIMENTATION PRINCIPALE" par l'écran tactile ;

   3) L'équipement fonctionnera automatiquement selon les paramètres réglés (le → d'entrée d'air de → de vide déchargent le → vident). Après le traitement, la sonnerie sonnera pour rappeler l'opérateur que l'expérience a été accomplie ;

   4) Ouvrez la couverture de porte de puits à dépression et sortez les articles traités.

6. Principe du nettoyage de plasma

• Introduction de plasma :

Le plasma est un genre d'état existant de substance. Il est habituellement juxtaposé avec les états de solide, liquides et gazeux d'une substance et s'appelle le « quatrième état de choses ». Il peut employer les particules de grande énergie de plasma et l'examen médical et la réaction chimique de surface du matériau de réaliser l'activation de surface du matériau, gravure à l'eau-forte, décontamination et d'autres processus, aussi bien que le coefficient matériel de frottement, l'adhérence et les propriétés hydrophiles et autres extérieures du but de l'amélioration.

• Effet nettoyant de plasma :

La surface du matériel traité est nettoyée chimiquement et physiquement en établissant le plasma et le contact de surface du matériau et réagit utilisant la technologie de nettoyage de plasma (caractéristiques de plasma de basse température) afin d'améliorer la douceur de surface, nouveau groupe fonctionnel chimique d'implant et réaliser gravure à l'eau-forte.

   (1) nettoyage et activation pour la surface du matériau

 (2) nouvel effet chimique de groupe fonctionnel de forme.

Si le gaz de réactif est présenté dans le gaz électricité-déchargé, la réaction chimique complexe arrivera à la surface du matériel activé. De nouveaux groupes fonctionnels seront présentés, comme le hydrocarbyl, amidogène et carboxylique, qui sont les groupes actifs et pourraient améliorer l'activité de la surface du matériau de manière significative.


Le nettoyage de plasma enlève la contamination de produits organiques par la réaction chimique ou l'ablation physique des hydrocarbures sur les surfaces traitées. Les gaz de processus chimiquement réactifs (air, l'oxygène) réagissent avec des couches unitaires d'hydrocarbure pour former les produits gazeux qui sont balayés loin par l'écoulement continu de gaz dans la chambre de décapant de plasma. Le nettoyage de plasma peut être employé au lieu des processus chimiques humides, tels que gravure à l'eau-forte de piranha, qui contiennent les produits chimiques dangereux, danger d'augmentation de contamination de réactif et gravure à l'eau-forte de risque a traité des surfaces.

• Le retrait de l'individu a assemblé des couches unitaires des alkanethiolates des surfaces d'or
• Protéines résiduelles sur les dispositifs biomédicaux
• Nettoyage de Nanoelectrode

(3) gravure à l'eau-forte de plasma.

Gravure à l'eau-forte de plasma signifie un processus d'enlever la substance gazeuse volatile produite en créant le plasma d'un genre de gaz approprié choisi et la substance sur la surface solide.

Le plasma gravant à l'eau-forte la technique est réellement un genre de processus réactif de plasma. Le soi-disant plasma direct, également appelé gravure à l'eau-forte d'ion réactive, est un genre de forme sous lequel le plasma est gravé à l'eau-forte directement. Ses principaux avantages incluent le taux et la régularité de gravure à l'eau-forte élevés. Les paramètres technologiques du plasma jouer un rôle essentiel en gravant à l'eau-forte l'effet.

7. Processus de nettoyage de plasma :

8. Avantages de nettoyage de plasma :

• Il remplace la technologie de nettoyage humide traditionnelle, et est vert et favorable à l'environnement (ne contenant aucun COV).
• Le gaz sert de milieu de réaction ainsi le coût d'opération est bas (l'oxygène).
• Large éventail d'application ; l'objet de traitement et la matière première n'ont pas besoin d'être distingués (diagramme matériel).
• Efficacité de nettoyage élevée et facile de réaliser l'automation.
• Améliorez la représentation de surface du matériau et le pouvoir adhésif tout en enlevant la saleté.

9. Comparaison avant et après le traitement de plasma :

L'angle de contact du liquide sur la surface du matériel solide est un paramètre important pour mesurer la mouillabilité du liquide sur la surface du matériel. Si θ90°<90>, la surface solide est hydrophobe.

La mesure de la valeur de dyne est très commune des applications en imprimant, en enduisant, en stratifiant, en soudant et autre. Elle peut refléter la capacité de la surface du matériau de coller facilement. Généralement plus la valeur de dyne est grande, plus la représentation de collage de la surface avec un autre matériel est meilleure.

10. Applications communes :

                     La modification extérieure des matériaux de polymère améliore la propriété de collage extérieure

         Le retrait du résidu d'oxyde des composants électroniques, améliorent la qualité en esclavage et augmenter l'effet de collage.

                            Les substrats en verre enlèvent les contaminants organiques

                                     Retrait d'huile des surfaces métalliques

                                   Graphene et toute autre modification de nettoyage de poudre

                                              Liaison activée extérieure de PDMS

11. Assurance de Qaulity et après des services de Salse :

la garantie de 1 an, si l'équipement échoue au cours de la période de garantie, fournisseur devrait s'charger du suivi et de l'affaire de personnelto avec jusqu'au dépannage.

1) Accessoires et information avec l'équipement.

Quand l'équipement est livré, le fournisseur fournira un ensemble complet de documents techniques au sujet d'opération, de la commission et d'entretien, y compris des manuels de fonctionnement et entretien. Le manuel de maintenance devrait contenir le schéma de circuit, le schéma de circuit de gaz et le diagramme de canalisation.

2) L'installation

Fournissez tous les détails requis pour se préparer à l'installation d'équipement de site.

3) Formation

Pendant l'installation, la formation peut être fournie à distance, y compris le fonctionnement normal, la réparation et l'entretien, l'analyse des problèmes de réservoir et les procédures de secours.

4) La livraison d'équipement au service technique après-vente d'utiliser-et

Le fournisseur fournira les documents de l'installation d'équipement, du fonctionnement et entretien, et du support technique pour la formation d'opération. Également une copie de la garantie indiquant la date effective et la couverture de la garantie et de la personne de contact du vendeur.
